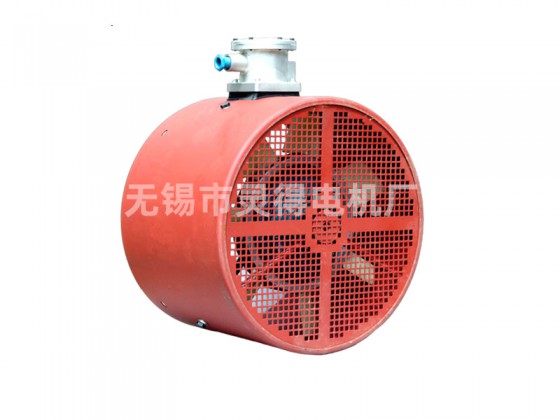

GB系列变频电机用防爆型冷却通风机

产品简介: GB系列变频电机用防爆型冷却通风机（以下简称通风机）。通风机防爆性能符合GB3836.2-2010的规定制成隔爆型，防爆标志为ExdⅡBT4Gb，ExdⅡCT4，适用于工厂ⅡA，ⅡB，ⅡC级，温度组别为T1-T4组的可燃气体、蒸气与空气形成的爆炸性气体混合物的场所。

产品详细

GB系列变频电机用防爆型冷却通风机（以下简称通风机）。通风机防爆性能符合GB3836.2-2010的规定制成隔爆型，防爆标志为ExdⅡBT4Gb，ExdⅡCT4，适用于工厂ⅡA，ⅡB，ⅡC级，温度组别为T1-T4组的可燃气体、蒸气与空气形成的爆炸性气体混合物的场所。配套于YBP系列电动机作冷却降温使用。

通风机的电机及接线盒防护等级为IP54或IP55，通风机外筒罩的防护等级为IP20。电动机绝缘等级为F级或H级。

GB标准系列风机铭牌数据表

型号 Model	功率 Power(W)	电流
型号 Model	功率 Power(W)	380V	220V	400V	415V	440V	660V	1140V
GB-71	50	0.08	0.14	0.07	0.07	0.06	0.05	0.03
GB-80	50	0.09	0.15	0.08	0.08	0.07	0.05	0.03
GB-90	60	0.1	0.17	0.09	0.09	0.08	0.05	0.03
GB-100	60	0.12	0.2	0.11	0.11	0.10	0.07	0.04
GB-112	70	0.14	0.24	0.13	0.13	0.12	0.08	0.05
GB-132	70	0.17	0.29	0.16	0.15	0.15	0.10	0.05
GB-160	90	0.3	0.51	0.28	0.27	0.26	0.17	0.1
GB-180	120	0.35	0.6	0.33	0.32	0.30	0.2	0.12
GB-200	180	0.5	0.86	0.47	0.46	0.44	0.29	0.17
GB-225	250	0.65	1.12	0.62	0.6	0.56	0.37	0.21
GB-250	370	0.85	1.47	0.8	0.78	0.73	0.49	0.28
GB-280	450	1.12	1.93	1.06	1.02	0.97	0.64	0.37
GB-315	550	1.18	2.04	1.12	1.08	1.02	0.68	0.39
GB-355	750	1.65	2.85	1.57	1.51	1.42	0.95	0.55
GB-400	1500	3.67	6.35	3.5	3.5	3.17	2.11	1.22
GB-450	3000	6.78	6.35	6.44	6.21	5.85	3.9	2.26
GB-500	3000	6.78	6.35	6.44	6.21	5.85	3.9	2.26
GB-560	3000	6.78	6.35	6.44	6.21	5.85	3.9	2.26
GB-630	7500	15.3	26.5	14.5	14	13.2	8.8	5.09

GB系列风机外形及安装尺寸

型号	D	C	E	L	H	N	A	B	α1	α2	α3
GB-71	135	12	＞25	175	1.5	4	7	12	90	90	90
GB-80	154	15	＞35	175	1.5	4	7	12	90	90	103
GB-90	174	20	＞35	180	1.5	4	7	12	90	90	103
GB-100	194	20	＞40	190	1.5	4	7	12	90	90	104
GB-112	217	22	＞45	200	1.5	4	7	12	109	109	109
GB-132	257	22	＞45	210	1.5	4	7	12	108	108	108
GB-160	310	30	＞70	265	1.5	4	10	18	120	120	60
GB-180	352	35	＞80	290	1.5	4	10	18	120	120	60
GB-200	398	38	＞92	310	1.5	4	10	18	120	120	60
GB-225	446	45	＞85	330	1.5	4	10	18	90	90	90
GB-250	495	55	＞90	360	1.5	4	10	18	90	90	90
GB-280	547	45	＞90	380	1.5	4	10	18	90	90	90
GB-315	650	75	＞113	410	2	4	10	25	90	90	90
GB-355	698	80	＞120	460	2	4	10	25	90	90	90

注：GB400~GB630的安装尺寸根据客户要求定制

转速speed(r/min)		风量wind amount(m³/h)		风压wind pressure(Pa)		噪音Noise dB(A)
380V
50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
2700	3240	370	425	55	63	48	50
2700	3240	490	560	60	69	50	55
2700	3240	680	780	80	92	52	58
2700	3240	940	1100	85	98	55	60
2700	3240	1200	1380	88	101	57	62
2700	3240	1500	1725	90	103	59	63
1350	1620	2100	2415	92	106	60	65
1350	1620	2820	3250	97	112	60	65
1350	1620	3300	3800	105	120	60	65
1350	1620	4350	5000	118	136	62	67
1350	1620	5100	5860	125	143	63	68
1350	1620	6300	7250	138	159	65	70
1350	1620	7200	8300	150	172	67	72
1350	1620	8560	9850	153	176	69	75
1400	1680	9800	11300	160	184	80	85
1400	1680	15000	17300	170	196	82	87
1400	1680	11300	13000	185	212	85	89
1400	1680	12200	14000	198	228	88	90
1400	1680	14300	16450	215	247	90	93

GB系列变频电机用防爆型冷却通风机
